ตรวจสอบข้อควรพิจารณาการติดตั้งวาล์วเพื่อเพิ่มจำนวนสูงสุด

ประสิทธิภาพการทำงาน

ตรวจสอบวาล์วมีความสำคัญในการป้องกันการไหลย้อนกลับ พวกเขาปกป้องปั๊มและคอมเพรสเซอร์ในระบบกระบวนการและป้องกันไม่ให้บ่อเปียกน้ำท่วม การเลือกวาล์วตรวจสอบที่เหมาะสมและการติดตั้งจะป้องกันการสึกหรอก่อนกำหนดของวาล์วและการปิดที่ไม่ได้กำหนดไว้ กุญแจสู่ประสิทธิภาพการตรวจสอบวาล์วที่ประสบความสำเร็จคือการเลือกวาล์วขนาดการติดตั้งไปป์ไลน์และค่าใช้จ่ายในการเป็นเจ้าของ เวลาที่ใช้ในการประเมินข้อควรพิจารณาที่สำคัญเหล่านี้จะเพิ่มประสิทธิภาพการทำงานของวาล์วตรวจสอบ

การประเมินผลก่อนการเลือกวาล์ว

การออกแบบระบบสูบน้ำควรได้รับการประเมินก่อนที่จะเลือกวาล์วตรวจสอบ ก่อนอื่นให้พิจารณาว่าการออกแบบระบบปั๊มมีปัญหาการเพิ่มขึ้นหรือไม่ หากปัญหาไฟกระชากเป็นเรื่องที่น่ากังวลควรทำการสอบสวนจากผู้ผลิตวาล์ว การตรวจสอบไฟกระชากอาจกำหนดว่าวาล์วควบคุมปั๊มนั้นเหมาะสมกว่าสำหรับแอปพลิเคชันมากกว่าวาล์วตรวจสอบหรือไม่

ข้อควรพิจารณาของวาล์วตรวจสอบคีย์

สไตล์วาล์ว:การเลือกวาล์วตรวจสอบสไตล์ที่เหมาะสมเริ่มต้นด้วยการทำความเข้าใจกับสื่อกระบวนการ ประเภทของสื่อ - ไม่ว่าจะเป็นสะอาด, ขัด, กัดกร่อนหรือสารละลาย - กำหนดรูปแบบของวาล์วตรวจสอบควรเลือก สำหรับการบริการที่สะอาดตรวจสอบรูปแบบวาล์วเช่นแผ่นดิสก์เอียงประตูคู่และความเงียบเป็นเรื่องธรรมดาสำหรับการสูญเสียหัวต่ำท่อขนาดใหญ่หรือข้อกำหนดการปิดอย่างรวดเร็ว แม้ว่าจะสามารถใช้วาล์วยางและวาล์วตรวจสอบวงสวิงในการบริการที่สะอาด แต่โดยทั่วไปจะใช้ในบริการน้ำเสีย วาล์วเหล่านี้เหมาะสำหรับแอพพลิเคชั่นที่มีการกัดกร่อน/กัดกร่อนและสกปรกและการพลิกกลับอย่างรวดเร็ว วาล์วตรวจสอบสวิงมักใช้สำหรับแอปพลิเคชันการปล่อยปั๊มเนื่องจากตัวเลือกการควบคุมที่รองรับเงื่อนไขการไหลไปข้างหน้าและย้อนกลับที่แตกต่างกัน

ขนาดวาล์ว:ขนาดวาล์วที่ถูกต้องมีความสำคัญต่อประสิทธิภาพของวาล์วและอาจหรืออาจไม่เหมือนกับขนาดของท่อ เพื่อประสิทธิภาพของวาล์วที่ดีที่สุดการคำนวณการปรับขนาดสำหรับเงื่อนไขการไหลขั้นต่ำปกติและสูงสุดเป็นสิ่งจำเป็นเพื่อเพิ่มประสิทธิภาพอายุการใช้งานของวาล์วและลดการบำรุงรักษาวาล์ว American Water Works Association Standard (AWWA C508) สำหรับวาล์วตรวจสอบสวิงระบุว่า: "วาล์วอาจต้องสวมใส่มากเกินไปหากมีการไหลไม่เพียงพอที่จะเปิดวาล์ว"

โดยทั่วไปแล้ววาล์ว Flapper ยางจะถูกปิดอย่างเต็มที่หรือเปิดอย่างเต็มที่ด้วยการไหลที่เพียงพอ ในทางกลับกันวาล์วตรวจสอบการแกว่งของน้ำเต็มรูปแบบมักจะไม่มีขนาดสำหรับการเปิดเต็ม แต่มีขนาดสำหรับการสูญเสียหัวที่ยอมรับได้ต่ำที่สุดต่อการออกแบบ หากวาล์วมีขนาดใหญ่เกินไปและปกติจะปิดเกือบจะปิดการเชื่อมต่อแผ่นดิสก์สามารถสวมใส่ได้ การสึกหรอก่อนวัยอันควรสามารถเกิดขึ้นได้ในการเชื่อมต่อดิสก์ผ่านการสั่นสะเทือนการแกว่งและแรงจนกว่าการเชื่อมต่อโลหะจะอยู่ห่างออกไปและไม่อนุญาตให้แผ่นดิสก์สามารถรองรับได้อย่างเหมาะสมในตัววาล์ว

กรณีศึกษา 1

ในการติดตั้งครั้งเดียววาล์วตรวจสอบสวิงมีขนาดใหญ่มากเพราะพวกเขาวางแผนสำหรับการเติบโตในอนาคต อัตราการไหลต่ำของวาล์วส่งผลให้วาล์วเปิดเพียง 17 องศา แผ่นดิสก์ใกล้กับแนวตั้งอยู่ภายใต้การไหลของน้ำความเร็วสูงใกล้กับด้านบนของแผ่นดิสก์และน้ำหมุนวนความเร็วต่ำที่ด้านล่างของแผ่นดิสก์ แรงแบบไดนามิกที่ไม่สมดุลบนแผ่นดิสก์ทำให้แผ่นดิสก์โยกเยกและสวมใส่ชิ้นส่วนที่เชื่อมต่อ หมุดและการเชื่อมต่อถูกสึกหรอและรูตรงกลางในแผ่นดิสก์ทรุดโทรมไม่อนุญาตให้แผ่นดิสก์ปิดอย่างถูกต้อง ในเวลาแผ่นดิสก์ก็หลวมและไม่สามารถปิดได้

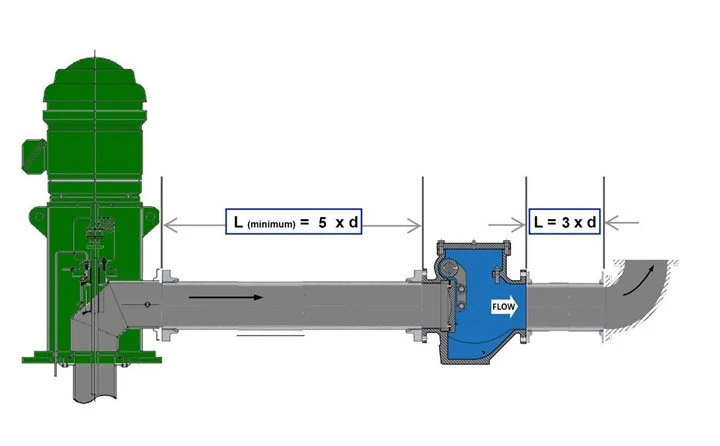

การติดตั้งวาล์ว:การติดตั้งวาล์วในท่อเป็นข้อพิจารณาที่สำคัญต่อความสำเร็จของวาล์วตรวจสอบ คำแนะนำโดยผู้ผลิตมาตรฐานสังคมของอุตสาหกรรมวาล์วและอุปกรณ์เสริม (MSS sp - 92) คือการติดตั้งวาล์วตรวจสอบอย่างน้อย 10 เส้นผ่านศูนย์กลางท่อของท่อตรงบนด้านล่างจาก tees, อุปกรณ์เพิ่มขึ้น อย่างไรก็ตามสิ่งอำนวยความสะดวกมากมายที่มีรอยเท้าขนาดเล็กได้รับประสิทธิภาพที่ยอมรับได้ในระบบด้วยวาล์วตรวจสอบติดตั้งความยาวท่อเส้นผ่านศูนย์กลางห้าเส้นของท่อตรงจากด้านข้างของเสื้อยืด, อุปกรณ์, เพิ่มหรือปั๊มและความยาวท่อสามเส้นจากข้อศอกดังแสดงในภาพประกอบด้านล่าง ปรึกษาผู้ผลิตวาล์วสำหรับการออกแบบระยะทางท่อน้อยกว่าคำแนะนำโดย MSS

แม้ว่า MSS SP-92 แนะนำความยาวของเส้นผ่านศูนย์กลางท่อ 10 สำหรับการติดตั้งวาล์วตรวจสอบจากปั๊ม แต่สิ่งอำนวยความสะดวกหลายอย่างจะได้ประสิทธิภาพที่ยอมรับได้ด้วยความยาวของท่อห้าความยาวจากปั๊มหลังจากตรวจสอบกับผู้ผลิตวาล์ว

เป้าหมายการออกแบบ:เป้าหมายของการวางแผนการออกแบบคือการลดรอยเท้าสิ่งอำนวยความสะดวกโดยไม่ลดประสิทธิภาพการทำงานของอุปกรณ์ อุปกรณ์จะอยู่ได้นานขึ้นภายใต้การไหลของแบบราบเรียบและไม่มีการเปลี่ยนแปลงอย่างฉับพลันในความเร็วการไหล การเปลี่ยนแปลงอย่างฉับพลันของความเร็วการไหลเกิดขึ้นในระหว่างการปิดปั๊มอย่างกะทันหันเมื่อการไหลกลับและหยุดโดยการปิดวาล์วตรวจสอบ การหยุดการไหลของของเหลวหรือการเปลี่ยนแปลงความเร็วการไหลอย่างฉับพลันนี้ช่วยลดแรงดันต่ำกว่าความดันไอและอาจทำให้เกิดการแยกคอลัมน์ชั่วขณะ สูญญากาศที่สร้างขึ้นโดยการแยกคอลัมน์จะดึงทั้งสองคอลัมน์เข้าด้วยกันอย่างรุนแรง เมื่อคอลัมน์เข้าร่วมอีกครั้งมันจะสร้างคลื่นกระแทกแรงดันสูงหรือที่รู้จักกันในชื่อค้อนน้ำ ค้อนน้ำสร้างเสียงที่ดังซึ่งก่อกวนและความดันที่เกิดขึ้นอาจเป็นการทำลายล้างหากปล่อยทิ้งไว้โดยไม่ได้รับการรักษา

AWWA C508 กล่าวว่า: "เงื่อนไขของค้อนน้ำ, การเต้นแบบไฮดรอลิกและเสียงรบกวนในการทำงานที่มากเกินไปเป็นผลมาจากการออกแบบระบบมากกว่าการออกแบบวาล์วและอยู่นอกเหนือขอบเขตของมาตรฐานนี้และต้องมีการพิจารณาการออกแบบและการก่อสร้างพิเศษ"

ลักษณะการไหล:แสดงให้เห็นด้านล่างคือการวิเคราะห์การคำนวณพลศาสตร์ของไหล (CFD) ของวาล์วตรวจสอบใกล้กับเพิ่มขึ้น Eddies เกิดขึ้นที่ด้านล่างของการเพิ่มขึ้นและสร้างการไหลแบบปั่นป่วนผ่านวาล์วตรวจสอบ การย้ายวาล์วตรวจสอบออกจากตัวเพิ่มขึ้นจะลบ eddies และสร้างการไหลแบบราบเรียบมากขึ้นผ่านวาล์วตรวจสอบดังที่แสดงในภาพ CFD ที่สอง

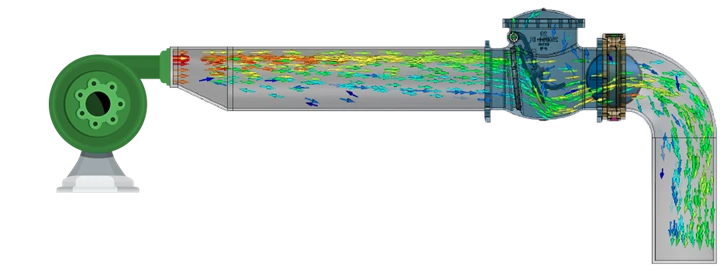

แรงแบบไดนามิกที่ไม่สมดุลบนแผ่นดิสก์วาล์วตรวจสอบทำให้แผ่นดิสก์โยกเยกและสึกหรอ

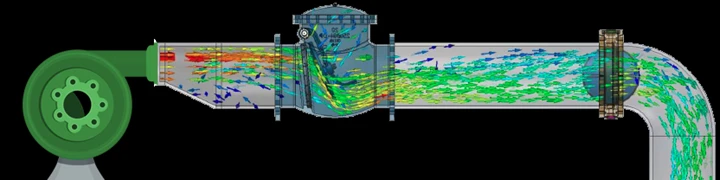

การย้ายวาล์วตรวจสอบเพิ่มเติมจากการเพิ่มขึ้นของความปั่นป่วนและอนุญาตให้ไหลได้กลายเป็นลามินาร์มากขึ้น

เพิ่มขึ้น:อีกวิธีหนึ่งที่จะทำให้แน่ใจว่าการไหลแบบราบเรียบมากขึ้นคือการ จำกัด ขนาดของการเพิ่มขึ้นระหว่างปั๊มและตรวจสอบวาล์วดังนั้นจึงไม่เกินสองขนาดท่อ ตัวอย่างเช่นหากการปล่อยปั๊มเป็น 12 นิ้วมันจะยอมรับได้ว่าจะใช้การเพิ่มขึ้นเป็น 14- หรือ 16-in ตรวจสอบขนาดของวาล์ว แต่มีขนาดใหญ่กว่ามากเกินไป

กรณีศึกษา 2:

ในการติดตั้งอื่นเนื่องจากรอยเท้าขนาดกะทัดรัดอย่างมากของสิ่งอำนวยความสะดวกวาล์วตรวจสอบจึงถูกติดตั้งทันทีหลังจากปั๊มและเพิ่มขึ้นด้วยระยะห่างระหว่างท่อเล็กน้อยระหว่างวาล์วตรวจสอบและปั๊ม การปล่อยปั๊มความเร็วสูงมุ่งเน้นไปที่เจ็ทของน้ำโดยตรงที่การเชื่อมต่อดิสก์วาล์วและการเชื่อมต่อ PIN โดยใช้ส่วนประกอบวาล์วก่อนเวลาอันควรและทำให้เกิดที่นั่งที่ไม่เหมาะสมของแผ่นดิสก์

ค่าใช้จ่ายในการเป็นเจ้าของ:เมื่อเลือกวาล์วตรวจสอบที่เหมาะสมสิ่งสำคัญคือต้องพิจารณาค่าใช้จ่ายในการเป็นเจ้าของ ค่าใช้จ่ายในการเป็นเจ้าของรวมถึงค่าใช้จ่ายเริ่มต้นต้นทุนการดำเนินงานและค่าบำรุงรักษา วาล์วเช็คราคาไม่แพงอาจสิ้นสุดลงเมื่อเริ่มต้น แต่อาจมีค่าใช้จ่ายมากขึ้นในระยะยาวด้วยการบำรุงรักษาและการหยุดทำงานที่ไม่ได้กำหนดเวลามากกว่าวาล์วที่เหมาะกับแอปพลิเคชันที่ดีกว่า วาล์วที่เหมาะสมกว่าจะทำงานได้ดีขึ้นต้องการการบำรุงรักษาน้อยลงและให้อายุการใช้งานที่ยาวนานของระบบ

ประสบการณ์ภาคสนาม

ปัญหา:วาล์วตรวจสอบที่ล้มเหลวมักเกิดจากการติดตั้งใกล้กับปั๊มและเพิ่มมากเกินไป นอกจากนี้ยังมีแนวโน้มในการวางแผนการออกแบบเพื่อเพิ่มท่อปล่อยขนาดใหญ่สำหรับการขยายตัวในอนาคตซึ่งต้องใช้ตัวลดที่รุนแรงเพื่อให้พอดีกับขนาดของปั๊ม ปัญหาทั้งสองนี้สร้างการไหลแบบปั่นป่วนที่สามารถสวมใส่แผ่นดิสก์และ PIN และทำให้เกิดการตรวจสอบวาล์วก่อนกำหนด

การออกแบบสถานีปั๊มพร้อมวาล์วตรวจสอบเงียบติดตั้งความยาวท่อห้าความยาวจากการปล่อยปั๊ม

วิธีแก้ปัญหา:ควรคำนวณระยะห่างระหว่างท่อระหว่างปั๊มและวาล์วตรวจสอบในระหว่างขั้นตอนการออกแบบของโครงการ สำหรับสิ่งอำนวยความสะดวกที่มีอยู่ทางออกหนึ่งคือการย้ายวาล์วตรวจสอบให้ห่างจากปั๊มเพื่อให้ได้การไหลแบบราบเรียบมากขึ้นโดยเฉพาะอย่างยิ่งห้าเส้นผ่านศูนย์กลางท่อ หากมีข้อ จำกัด ด้านพื้นที่และการย้ายวาล์วไม่ใช่ตัวเลือกให้พิจารณารูปแบบอื่นของวาล์วตรวจสอบ ทางออกอื่นคือการตรวจสอบวาล์วตรวจสอบมีขนาดที่เหมาะสมสำหรับเงื่อนไขกระบวนการและถ้าเป็นไปได้ให้หลีกเลี่ยงการเพิ่มการเพิ่มขึ้นอย่างมาก

กุญแจสู่ประสิทธิภาพการตรวจสอบวาล์วที่ประสบความสำเร็จ:บทบาทของวาล์วตรวจสอบคือการป้องกันการไหลย้อนกลับจากปั๊มที่สร้างความเสียหายในระบบกระบวนการ ตรวจสอบวาล์วมีบทบาทสำคัญในการดำเนินงานที่ประสบความสำเร็จของสถานที่ เมื่อออกแบบระบบสูบน้ำจะมีประโยชน์ในการขอการตรวจสอบจากผู้ผลิตวาล์วเพื่อตรวจสอบว่าเงื่อนไขกระบวนการต้องการวาล์วตรวจสอบหรือวาล์วควบคุมปั๊มหรือไม่ หากจำเป็นต้องมีวาล์วตรวจสอบการเลือกวาล์วขนาดการติดตั้งและค่าใช้จ่ายในการเป็นเจ้าของควรได้รับการพิจารณาก่อนที่จะระบุวาล์ว ข้อควรพิจารณาที่สำคัญเหล่านี้จะยืดอายุการใช้งานของวาล์วตรวจสอบตรวจสอบให้แน่ใจว่ามีการป้องกันอุปกรณ์กระบวนการที่เหมาะสมและป้องกันการปิดที่ไม่ได้วางแผนไว้
